为了方便广大电子硬件工程师用好萨科微的产品，为客户提供配套的技术服务，让产品更好为客户创造价值，萨科微推出比较器LM393应用电路等系列方案：

 1.1 名称：萨科微比较器LM393应用电路

 1.2 应用：主要应用于限幅器、简单的模/数转换器、脉冲发生器、方波发生器、延时发生器、宽频压控 振荡器、MOS时钟计时器、多频振荡器和高电平数字逻辑门电路。393被设计成直接连接TTL和CMOS； 当用双电源供电时，它能兼容MOS逻辑电路——这是低功耗的393相较于标准比较器的独特优势。

 2.LM393是由两个独立的、高精度电压比较器组成的集成电路，失调电压低，最大为2.0mV。它专 为获得宽电压范围、单电源供电而设计，也可以用双电源供电；而且无论电源电压大小，电源消耗 的电流都很低。它还有一个特性：即使是单电源供电，比较器的共模输入电压范围接近地电平。

 2.1 产品特点

 2.2电源电压范围宽：单电源（2V~36V）；双电源 （±1.0V~±18V）

 2.3电源电流消耗很低（0.4mA）；

 2.4最大输入失调电压：±3mV

 2.5 SOP8 封装形式

 2.6差模输入电压范围等于电源电压；

 2.7输出饱和电压低：250mV @ 4mA

 3.输出电平兼容TTL，DTL，ECL，MOS和CMOS逻辑系统。

图一

图二

图三

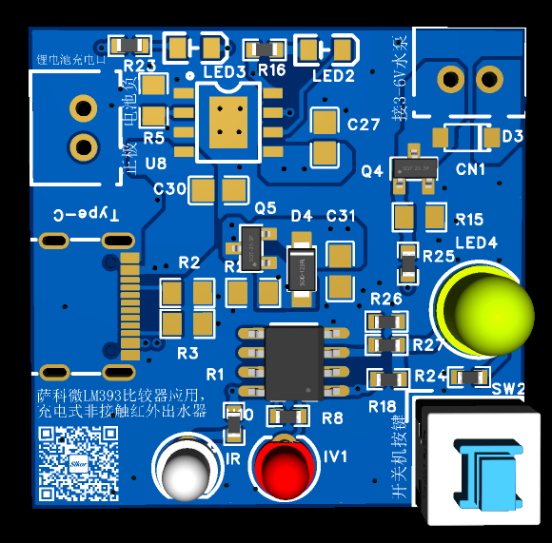

图四:嘉立创布局图

4.应用原理

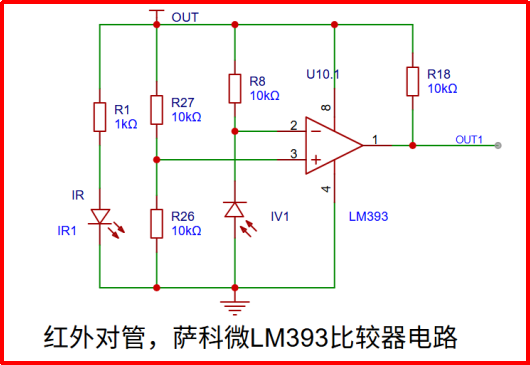

 4.1图一为萨科微运算放大器LM393比较器根据红外对管感应进行高低电平的比较输出。该装置接有萨科微单节锂电池管理芯片SL4056，通过单节锂电池供电来驱动负载工作。Type-C给电池充电，充满电的时候指示灯会熄灭，当手在红外对管上面挥一下时候，会检测到障碍物，比较输出高电平来驱动水泵正常工作，按键SW2做开关按下去指示灯亮同时提供照明，该装置广泛应用于茶水间，自动上水的时候只需要手往红外上面挥一挥就能自动加水，非常方便实用。

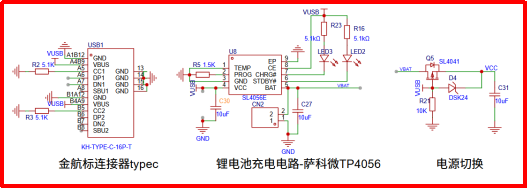

 4.2图二为金航标连接器Type-C 16pin，主要给锂电池提供充电接口，插上充电器是由充电器供电，拔掉充电器由单节锂电池供电，非常方便。这里金航标非常有知名度，我认识很多朋友都是用金航标的连接器，除了Type-C以外，金航标还专注于射频微波技术18年，北斗GPS天线有诸多优势。如KH1GPC-01天线有效提升信号接收质量，实现高精度定位；KH1GBC-01天线还支持GPS和北斗双模式，可实现导航信号的双向校准，有效保证定位精度和运行路径更加精准。支持北斗和GPS双模系统信号接收强，覆盖北斗、GPS主要工作频率，如“kinghelm”产品KH-DW-K580-WZ的频率范围为1575.42±2/1561±2MHz。采用RHCP极化方式，如KH-DW-K580-WZ和KH1GPC-01等天线，可减少信号干扰，抗干扰性非常好。金航标多款天线的噪声系数都较低，如KH1GBC-01噪声系数小于1.3，可有效保证信号质量。增益效果佳，如KH1GBC-01天线的LNA部分增益高达29±2dB，天线在Z轴的增益高达2dBi，为信号接收提供足够助力。

 这里用了多颗萨科微，比如物料萨科微肖特基DSK24.最大直流反向耐压40V 2A最大整流电流，根据负载电流选型时候计算在这里完全够用了。萨科微SL4041是一款P沟道MOS管导通内阻只有30mΩ，耐压40V功耗1.4W等特点在一般消费场景完全够用，卖的也是非常火热，用户也可以在萨科微品牌官网www.slkormicro.com查看对应的规格书。

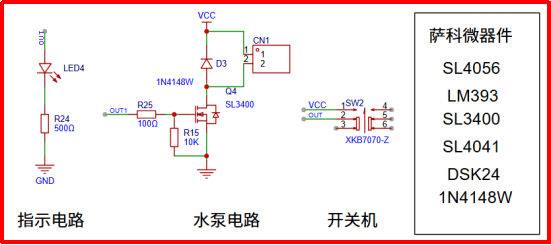

 4.3图二为为水泵电路和照明电路，当不需要红外感应的时候可以按一下按键关机，避免误触发，在茶水需要水的时候按下按键，用手挥就会自动进水了。

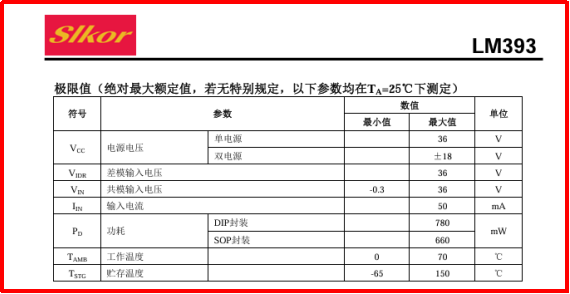

 萨科微比较器LM393参数如下图：

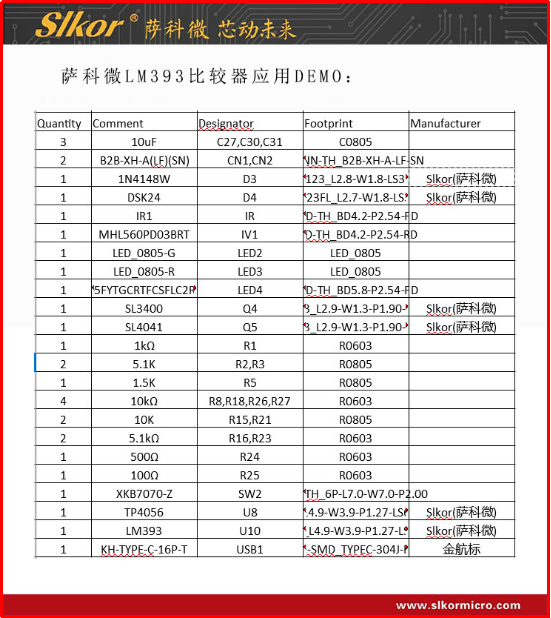

5.萨科微LM393比较器应用DEMO：
